單個錐齒輪廠家規定的繪圖方法

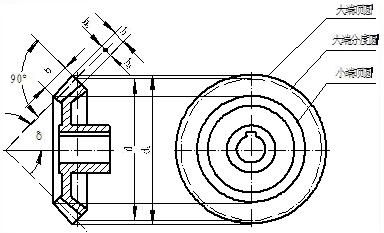

錐齒輪通常用于在垂直相交的兩個軸之間進行傳動。為了設計和制造的方便,該標準規定以大端的模量為準,并用于確定齒輪齒的相關尺寸。一對錐齒輪嚙合也必須具有相同的模數。錐齒輪各部分幾何元素的名稱和規定。

錐齒輪各部分幾何元素的尺寸還與模數m,齒數z和分度錐角δ有關。計算公式為:齒尖高度ha = m,齒根高度hf = 1.2m,齒高度h = 2.2m; 指數圓直徑d = mz,齒尖圓直徑da = m(z +2cosδ),齒根圓直徑df = m(z-2.4cosδ)。

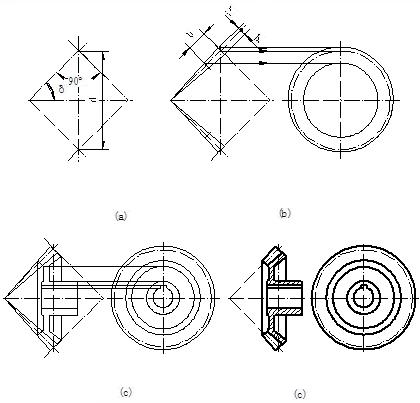

單個錐齒輪廠家的繪制步驟

規定的錐齒輪繪制方法通常由主視圖和左視圖表示。該正視圖被繪制為截面圖,并且該投影在左視圖上為圓形。在中間,粗實線表示齒輪的大端和小端的齒頂圓,虛線表示大端的齒頂圓,而未畫出根圓。單個錐齒輪的繪制步驟:

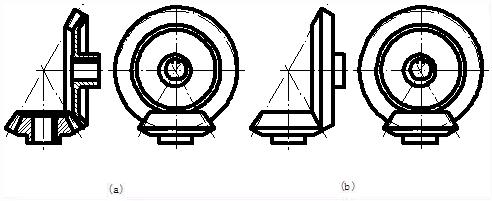

錐齒輪廠家的嚙合繪制方法

錐齒輪的嚙合繪制方法:正視圖繪制為十字形剖面圖。對于標準齒輪,由于有兩個齒輪,因此切線的分度圓錐面,分度線重疊,以虛線繪制;在嚙合區域中,一個齒輪的齒頂線應繪制為粗實線,而另一齒輪的齒頂線應繪制為點線或省略。左視圖繪制為輪廓視圖。當兩個軸線垂直相交的錐齒輪嚙合時,兩個錐角δ1'和δ2'之和為90°。
