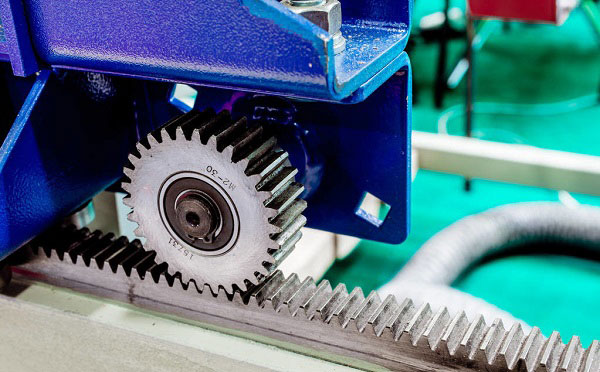

精密齒輪回轉運動，齒條直線運動。齒條可以看作是無限齒數齒輪的一部分。這時齒輪的所有圓都變成了直線，作為齒廓曲線的漸開線也變成了直線。齒條直線速度v、齒輪分度圓直徑d與轉速n的關系如下：v=（/）60dnmms；其中d:齒輪分度圓直徑mm; n:齒輪轉速。

 嚙合線12NN與齒輪的基圓相切1N。因為齒條的基圓是無限的，所以嚙合線與齒條基圓的切點2N在無窮遠處。

       精密齒輪齒條嚙合的時候，不論是否標準安裝（齒輪齒條標準安裝為分度圓切線的齒輪齒條） ，其嚙合角等于齒輪分度圓的壓力角，也等于齒條的齒角，齒輪的節圓也等于節圓。

       精密齒輪與齒條的正確嚙合條件是基圓節距相等，齒條的基圓節距是其相鄰兩齒廓同側直線的垂直距離。

       精密齒輪與齒條的實際嚙合線為12BB，即齒條頂線及齒輪齒頂圓與嚙合線12NN的交點2B及1B之間的長度。

齒條的主要特點：

       1、由于齒條齒廓是一條直線，所以齒廓上的所有點都有相同的壓力角，壓力角等于齒廓的傾角。這個角度稱為齒廓角，標準值為20°。

       2、平行于齒頂線的任何直線具有相同的節距和模數。

       3、與齒頂線平行的直線和與齒槽寬度相等的齒厚稱為分度線（中線） ，作為計算齒條尺寸的基準線。

以上是精密齒輪齒條傳動設計要考慮的內容，有不明白的歡迎咨詢iHF合發齒輪生產廠家。
