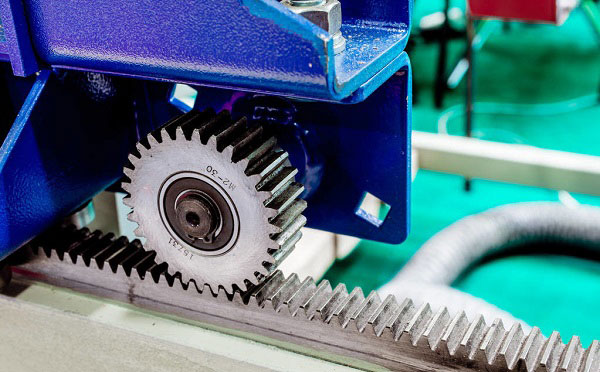

精密齒條是一種齒分布于條形體上的特殊齒輪。齒條也分直齒齒條和斜齒齒條，分別與直齒園柱齒輪和斜齒圓柱齒輪配對使用；齒條的齒廓為直結而非漸開

線（對齒面而言則為平面），相當于分度圓半徑為無窮大圓性齒輪。

齒條是與齒輪相配的一種條形零件。它等于直徑無限大的一個齒輪周緣的一段。一邊均勻分布著許多齒，與齒輪相晗合，將轉動交為移動，或?qū)⒁?/span>動交為轉動，齒條是長條形，一側有齒，可認為是一個直徑無窮大的齒輪上的一段。

精密齒條產品特點：

1、由于齒條齒廓為直線，所以齒廓上各點具有相同的壓力角，且等于齒廓的傾斜角，此角稱為齒形角，標準值為20°。

2、與齒頂線平行的任一條直線上具有相同的齒距和模數。

3、與齒頂線平行且齒厚等于齒槽寬的直線稱為分度線（中線），它是計算齒條尺寸的基準線。

精密齒條可以根據要求進行銑削或者研磨加工，齒條可采用不同的材質，進行不同的硬化處理。根據不同的承載情況，客戶可選擇齒面材質調質、感應淬火，激光淬火等工藝。

以上是對精密齒條選型的基本特點介紹，有需要精密齒條的歡迎咨詢iHF合發齒輪廠家。
